今天咱們來聊機器視覺的關鍵技術——視覺標定。就像你新買的眼鏡需要驗光師調試一樣，當相機裝上工業機器人或者自動化設備時，也得先經過這套"視力矯正"流程。想象下，如果機器把1厘米看成2厘米，那裝配零件時絕對會引發災難現場對吧？

先說個有意思的現象：人類嬰兒其實也要經歷類似的"視覺標定"。研究發現，新生兒需要6-8個月才能準確判斷物體距離，這個過程和機器視覺的標定原理驚人相似。不過機器的學習速度可比人類寶寶快多了，通常只需要幾分鐘到幾小時就能完成。

一、標定的核心三要素

現在咱們拆解下標定的核心三要素：鏡頭畸變、坐標系轉換和像素當量。

鏡頭畸變

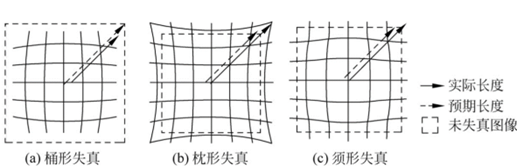

相機鏡頭并非理想的光學元件，其制造工藝與組裝偏差會導致兩類典型畸變：徑向畸變與切向畸變。鏡頭徑向畸變就像哈哈鏡效果，廣角鏡頭尤其明顯——直線變曲線，圓形成橢圓。切向畸變則源于鏡頭與圖像平面的微小傾斜，導致畫面局部拉伸或壓縮。這些畸變會使直線變彎、尺寸失真，直接影響測量精度。

工程師們一般用棋盤格標定板來解決這個問題。當相機從不同角度拍攝棋盤格照片后，算法就能反向推算出畸變參數。

坐標系轉換

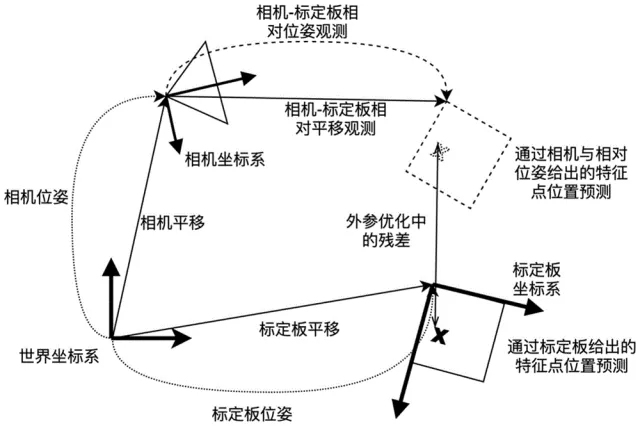

坐標系轉換的本質是像素坐標系（圖像中的像素位置）、成像平面坐標系（鏡頭映射的物理平面）、相機坐標系（相機自身的三維空間）與世界坐標系（物體實際位置）之間的數學轉換關系。比如機械臂上的相機看到零件的位置，需要轉換成機器人底座坐標系的坐標。

像素當量

像素當量則是建立虛擬和現實的丈量標準。通過已知尺寸的標定板，算法能計算出每個像素代表多少毫米。這個參數會直接影響測量精度，比如檢測手機屏幕劃痕時，1個像素的誤差可能就意味著0.02毫米的誤判?，F(xiàn)在頂級工業相機的標定精度能達到亞像素級別，相當于能在足球場上識別出一根頭發絲的粗細。

二、標定方法

傳統標定法

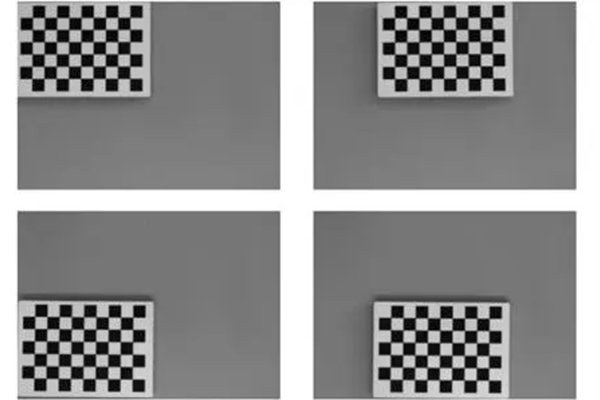

以棋盤格標定板為例，通過拍攝不同角度的標定板圖像，提取角點坐標，結合已知的方格物理尺寸，可計算出相機的內外參數。該方法精度可達亞像素級，但需拍攝至少15組圖像，且對標定板平整度、光照條件要求嚴格。

主動視覺標定法
無需標定物，但要求相機按預設軌跡運動（如平移、旋轉）。通過分析運動過程中圖像特征點的變化，結合已知位移數據，可反推出相機參數。例如，控制機械臂攜帶相機做圓周運動，利用特征點軌跡的圓心與半徑，可求解相機的旋轉與平移參數。該方法適用于無法放置標定物的場景但需高精度運動控制平臺，成本較高。

自標定法

利用圖像中的自然幾何特征（如平行線、消失點）或場景結構（如建筑物邊緣）計算相機參數。例如，通過檢測多張圖像中的平行線交點（消失點），可推導出相機的主點坐標與焦距。該方法靈活性強，但依賴環境特征，穩定性低于傳統標定法。

總的來說，標定過程就像給機器做全身體檢：先調整光圈焦距避免過曝（就像我們瞇眼看強光），再用標定法計算內參（鏡頭的"近視度數"），最后通過手眼標定確定外參（"脖子"和"身體"的連接關系）。最終確?？吹降漠嬅鎳?yán)絲合縫。

三、視覺標定精度驗證

同時，在標定過程中也需要注意現場環境條件，不然在精度驗證環節很容易翻車。比如標定時沒注意環境溫濕度變化，結果早上合格的系統下午就"老花眼"了。所以現在高端方案都會加入溫度補償算法，就像給相機戴了恒溫護目鏡。另外震動也是隱形殺手，需要采用防震支架，否則流水線因?yàn)閭魉蛶Ф秳訉?dǎo)致標定失效。

在智能制造浪潮中，視覺標定技術正朝著更高精度、更快速度、更強適應性的方向發展。從精密裝配到自動駕駛，機器視覺標定技術如同工業世界的"空間度量"，確保著虛擬像素與物理現實的精確對應。這項看似基礎的技術，實則是智能制造大廈的基石。
