翻版覆膜機是一種廣泛應用于包裝、印刷、電子等領域的設備，它通過加熱和加壓的方式將薄膜材料與被覆材料緊密結合，實現多種產品的表面處理和保護。這種設備能夠處理的產品種類繁多，包括但不限于食品包裝、藥品包裝、日用品包裝、書籍雜志封面、電路板以及建筑材料等。覆膜后的產品不僅能夠有效防潮、防水、防塵，還能提升產品的美觀度和附加值，增強耐磨性和光澤度，延長使用壽命。

然而，在翻版覆膜機的應用過程中，行業面臨著一些困難和難題。高精度對位是首要難題，尤其是對于柔性顯示屏等高精度產品，需要達到微米級的貼合精度，以確保屏幕與觸控層、蓋板等部件完美貼合，避免氣泡、錯位等問題。此外，應力控制同樣關鍵，處理不當可能導致屏幕折痕、裂紋甚至損壞。材料兼容性也是一大挑戰，不同種類的顯示屏及其配套材料之間差異顯著，需要精準的對位貼合，以確保貼合效果和使用壽命。

雙翌公司自主研制的MasterAlign視覺對位軟件為這些難題提供了完美的解決方案。MasterAlign憑借其先進的、自主研制的圖像處理和算法技術，實現了微米級的高精度定位，能夠?qū)崟r捕捉和分析屏幕及配件的位置信息，自動調整貼合位置，確保每一次貼合都精準無誤。同時，該軟件還具備應力優化功能，能夠?qū)崟r監測屏幕應力分布，通過智能算法優化貼合路徑和速度，減少應力集中和突變，有效避免屏幕折痕和裂紋的產生。此外，MasterAlign還支持多種材料和工藝參數的配置，可以根據不同顯示屏及其配套材料的特點進行靈活調整，確保貼合效果達到最高水準。

使用雙翌MasterAlign視覺對位軟件后，翻版覆膜機的應用變得更加廣泛和高效。它不僅解決了高精度對位、應力控制及材料兼容性等難題，還提升了生產效率和產品質量。這一技術的引入為整個智能制造行業的創新和發展注入了新的活力，推動了行業的進步和發展。

綜上所述，翻版覆膜機在包裝、印刷、電子等領域發揮著重要作用，而雙翌MasterAlign視覺對位軟件的引入則解決了行業面臨的困難和難題，為翻版覆膜機的應用提供了更加高效和精準的解決方案，推動了行業的進步和發展。

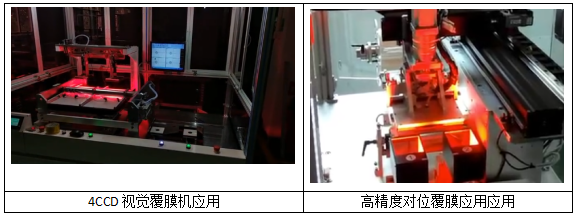

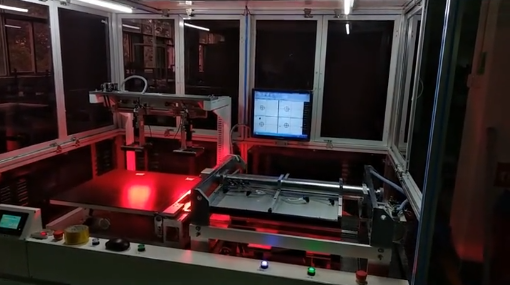

MasterAlign視覺對位系統在此貼合中的應用模型如下：

MasterAlign-4C四相機映射對位在工業自動化中應用非常廣泛，機構工藝簡單易實現，軟件操作簡單容易上手。此案例中使用軟件進行高精度的對位應用，對位精度可達到±0.02mm，而工作中穩定保持對位時間在0.04s內完成。

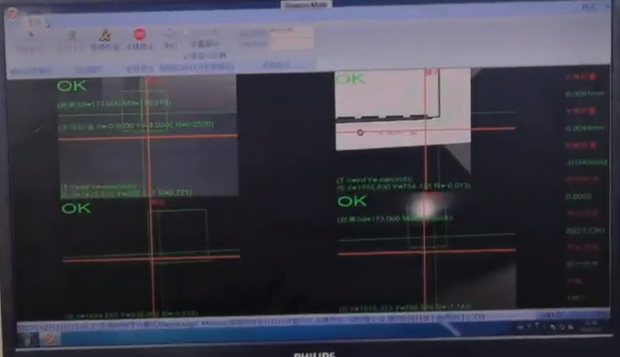

MasterAlign-4C軟件主界面

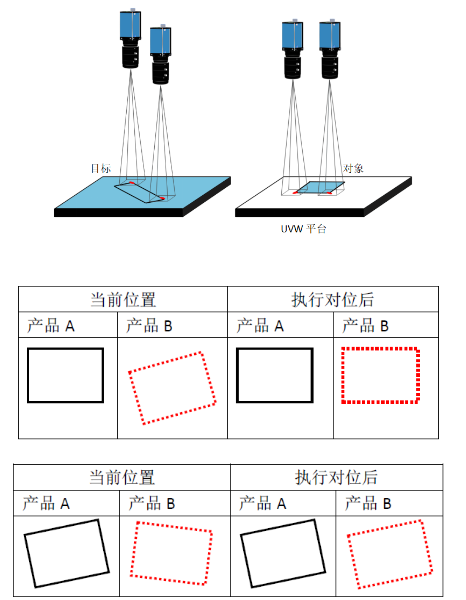

對位原理圖示

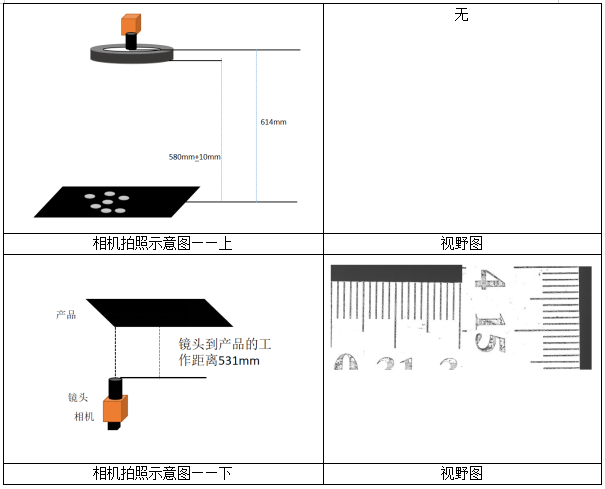

打光配置和實際Mark電拍照圖如下：

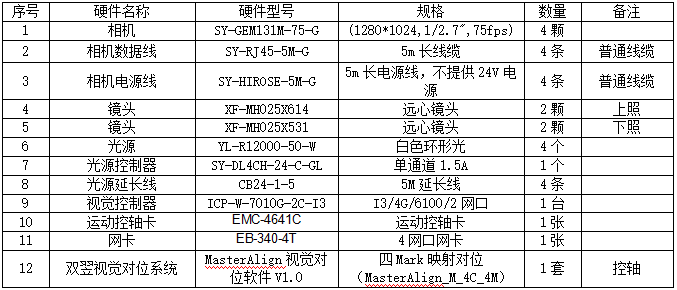

硬件配置清單如下：

此方案適用領域為:FPC、軟硬結合板（R-FPC）、柔性扁平電纜（FFC）、柔性觸摸屏、TP、LCM、偏光片、光學膠、觸摸屏、各式硬質平面與軟質平面產品軟對硬、軟對軟的貼合應用。
