隨著市場上越來越多的視覺圖像采集卡及配套的軟件包大量涌現，選擇一款非常適用于自己開發的采集卡顯得尤為重要。采集卡選擇到位，能讓我們?cè)谥蟮拈_(kāi)發過程當中縮短開發時間，提升開發效率，實現更多的功能。因此，今天雙翌根據長期的圖像采集卡使用經驗，為大家提供采集卡的選擇流程。

 在選擇采集卡進行測試或者開發之前，我們需要明確自己的需求：

1、系統功能：首先要明確公司開發的系統，應實現哪些基本功能。

2、開發時限：根據項目的具體要求，確定開發周期，對采集卡的開發難易程度應以此參考。

3、開發商支持：軟件包開發商是否有詳盡的使用說明，能否提供足夠的源代碼，對方的開發人員能否及時技術支持。

4、人力資源：考慮能夠參與開發工作的人力資源，包括：編程能力、視覺知識等等方面。考慮這個問題，是因?yàn)橥ǔ＿x用功能完備的軟件包，并不一定能縮短開發時間，但卻能夠簡化開發工作，使源程序便于優化。

5、分析軟件包功能：確定軟件包所提供的工具，是否能夠支持系統所要求實現的功能。

明確了自己的需求之后，我們可以綜合這些需求點來整體的考慮對采集卡的選擇，選擇最適合自己公司開發要求的圖像采集卡。

一、高速相機的功能與采集卡的功能是否匹配

1、線陣掃描或面陣掃描----許多高速采集系統都是采用的面陣高速相機，因此首先要確保采集卡能支持面陣高速相機的掃描方式。

2、多分辨率支持----除了廣電行業的采集系統相對來說分辨率比較固定外，其他的工業應用和圖像分析方面都要求支持多種分辨率，所以是否支持多種分辨率也是非常重要。

3、異步信號。異步信號可以節省拍照時間。不過在選用具有異步信號功能的高速相機之前，首先要確定采集卡也有此功能。這一功能對于運行速度要求極高的高速攝像系統來說，至關重要。

4、多通道。多數采集卡，都可以同時處理二個以上的高速相機。

5、燈源激發：相當多的采集卡帶有燈源激發功能。這不僅縮短了系統總體運行的時間，簡化了編程人員的工作。更重要的在于，這一功能可以更加有效地使燈源與相機同步工作。

6、圖象存儲：大家已經知道，相機拍照的時間最多為40毫秒，而系統對于圖象進行分析、測量的時間則要漫長得多。因此，在實際操作中，常常會出現高速相機“等待”電腦的情況。因此，一些采集卡便另設有一些內存，作為圖象的緩沖區。即，在前一幅圖象尚未分析完之間，接下來高速相機所傳來的圖象，暫時存放到緩沖區中。之后，再以先進先出的方式，逐一送至電腦內存。

二、采集卡軟件包的對比

面對不同公司的視覺軟件包時，哪一家公司的軟件更加容易使用，即在此軟件包基礎上作二次開始，是否容易上手、能否縮短開發時間。

主要從以下幾個方面來進行考慮：

1、開發硬件環境：此軟件包在你公司所選用的電腦硬件系統下是否能正常運行。如，是否支持PCIE接口、顯示卡等。

2、開發操作系統:此軟件包在你們公司所選用的操作系統下能否正常運行。如，是否支持WIN7或XP，Linux等等。

3、開發語言：此軟件包是否適用于你們公司所選用的開發語言。如，使用VC＋＋，VB、CPB、DELPHI等語言作二次開發，是否簡單易用。

4、對比不同公司的軟件包在圖象處理方面的功能的優劣。

5、邊緣尋找功能：邊緣尋找，是圖象處理中最為基本也是最為常用的工具。此功能主要以下幾個參數作對比：

（1）精度：可以查閱軟件包的產品介紹或是使用說明；

（2）穩定性：可使用不同圖象對軟件進行實際測試，如，進行GR&R測試；

（3）多樣性：是否能夠應付各種不同的實際情況。如，不同形狀的邊緣尋找，不同明暗情況下的邊緣尋找等等；

（4）速度：可在統一的情況下（如，使用同一圖象）對不同系統進行實際測試

6、目標定位功能：目標定位功能，是圖象處理中另一基本且常用的工具。

7、圖象緩沖功能：與采集卡的“圖象存儲”功能相似，這一功能的主要目的，是為了緩解拍照與運算時間上不同步的矛盾。與采集卡上硬件緩沖區所不同的是，這一功能純由軟件來實現。通常的概念是，在內存中開辟一固定空間，從采集卡傳來的圖象信號，在電腦分析完之前都會按序存在這一空間里。每幅圖象地址的指針，另存在一堆棧中。圖象以先進先出的方式清除。

8、實際應用功能：很多公司，為了適應越來越激烈的市場競爭，在原有的底層軟件基礎上，又開發出可應用于某一特定領域的軟件包，以方便這一行業中的視覺二次開發商。如，半導體行業中BGA檢測工具；顯示器生產業中的顯示檢測工具；機器手行業中的系統定位工具等等。

9、接口功能：軟件包是否能夠方便地與其他軟件或控件接口，一起運行。

其他輔助功能：除以上所講的各功能以外。各視覺公司控制工程網版權所有，又各自開發出一些其他非圖象處理的軟件工具，以方便開發者使用。如，數據分析工具（SPC）、圖象顯示工具、畫圖工具等等。

10、應用系統開發時限及功能： 在對該選用哪家公司采集卡的問題上，作出決定之前。我們還要考慮公司所要開發的目標系統，要擁有哪些功能？在確定了系統這些功能之后，接下來要考慮這些功能是否要由自己來完成，還是使用采集卡公司所提供的底層軟件包，等等一系列的問題。結合以上各點，選擇最適合自己項目的采集卡。

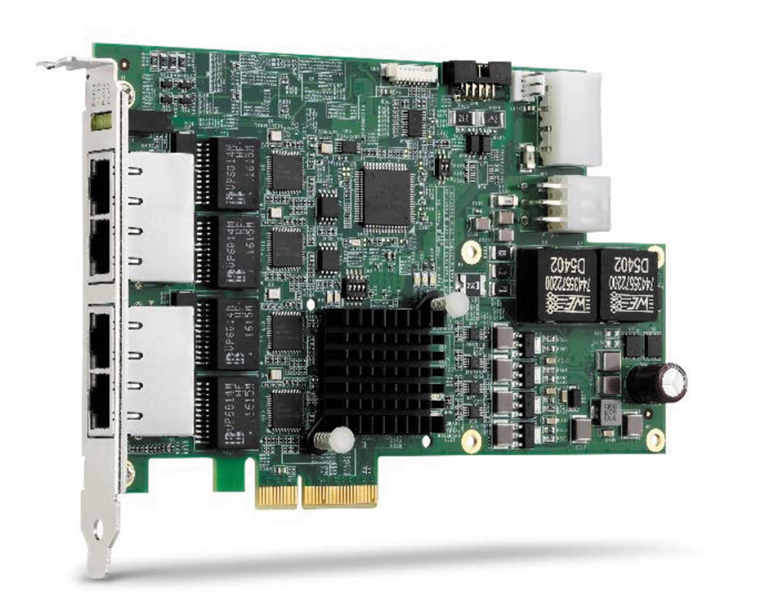

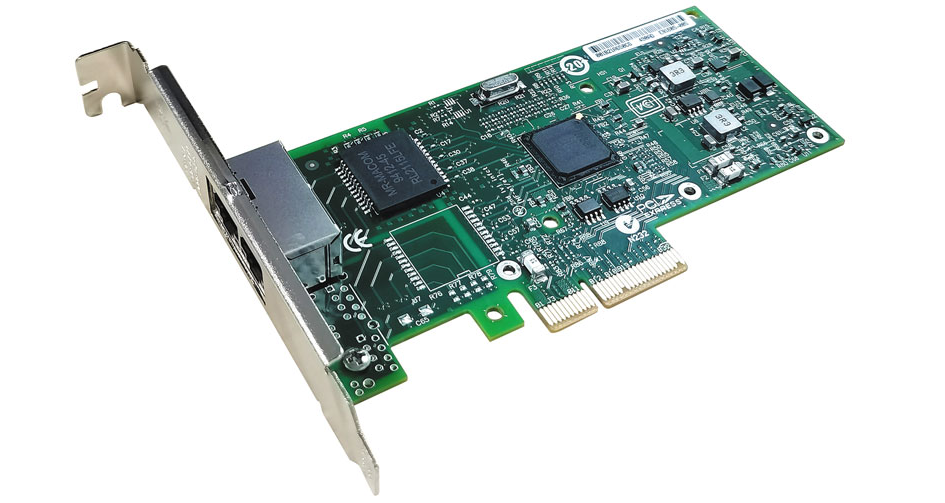

PCIe-GIE74C圖像采集卡
