所謂背光源應該是位于液晶顯示器背后一種光源，它的發光效果將直接影響到液晶顯示模塊視覺效果，液晶顯示器本神并不發光，它顯示圖形或字符是它對光纖調制的結果，成為背光源發展的初始階段，如今背光源已經成為電子獨立學科，逐步成為研究開發熱點。

LED背光源在LCD上的應用

在目前的提高光效，從而提高屏輸出光與光源輸出光的比例是改進LCD光源便是其中的一種，其主要原理是使LCD的每個亞象素只通過與其相應的色元件進行照明，從而省去了濾色器，提高了光效。

1. 結構

在具有靜態照明背光源的LCD中，像素層下面裝有一微透鏡陣列，并且使每一個像素下均對應一個微透鏡。為了在顯示屏上取得足夠的亮度，并且提高顯示的均勻度，光導板內具有適合的折射層。

2. 靜態照明的LCD背光源特征

了進一步減少光源的光損失，改進光的分布角度消除因使用汞產生的環境污染問題。以LED取代CCFL作為器件的背光源成了靜態照明LCD背光源的發展趨勢。

3. 反饋型LED背光源

采用紅綠藍色光的LED作為LCD背光源可以獲得優異的色質，降低功耗，避免使用汞造成的環境污染，需要控制白光的色溫，以取得足夠長的壽命。

最近開發了一種以紅綠藍光LED為光源，采用了色傳感器與反饋控制器的反饋式LCD背光源。利用這種背光源，現已取得了<0.02的色穩定性與持續的亮度穩定性，并且還可以利用其任意控制器件的白色點與亮度。

背光源可分為側部背光源于底部背光源兩大類。側部背光源在導光板四周布上發光條，通過導光板作用把光線向下漫射發散；而底部背光源則在面板上陣列緊湊的布上LED,通過漫射板使之均勻發散。主要應用于被測對象的輪廓檢測、透明體的污點缺陷檢測、液晶文字檢查、小型電子元件尺寸和外形檢測、軸承外觀和尺寸檢查、半導體引線框外觀和尺寸檢查。最近開發了一種以紅綠藍光LED為光源，采用了色傳感器與反饋控制器的反饋式LCD背光源。利用這種背光源，現已取得了<0.02的色穩定性與持續的亮度穩定性，并且還可以利用其任意控制器件的白色點與亮度。

在機器視覺系統中光源具有十分重要的作用。

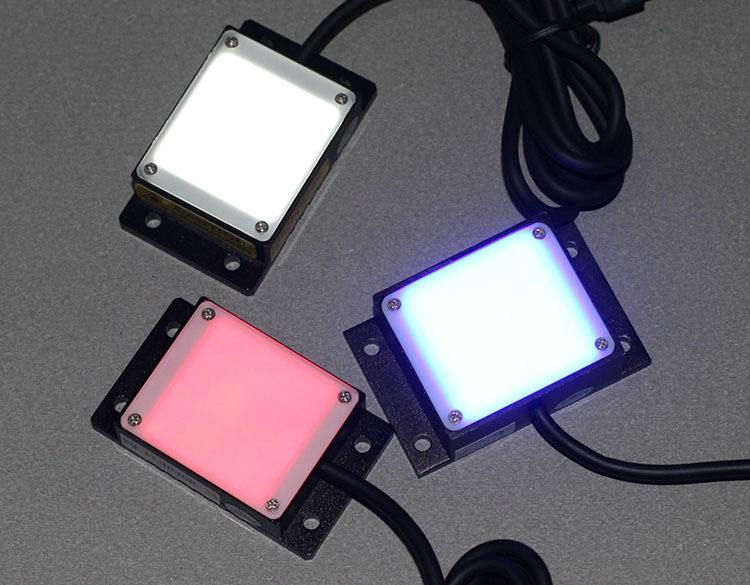

背光源的特點：

1. 色彩種類多變化豐富

2. 使用的壽命長

3. 亮度發散均勻

4. 可定制多色背光，適用于特殊場合

機器視覺光源在使用的時候要注意，避免在高溫環境下使用，在高溫的環境下會縮短會其壽命；防止因自身發熱而引起的老化和亮度下降。

機器視覺光源使用注意事項:

1. 用盡量低的亮度等級使用光源

2. 可安裝風扇或提供空氣流以散熱，降低溫度以減緩亮度的衰減

3. 可只在成像時開啟光源或使用頻閃控制器配套

機器視覺光源選型注意事項:

1.了解系統結構及運行的要求，確定相機、光源、被測物的空間結構關系。確定的參數有:視場(FOV) ,工作距離(WD)。

2.空間結構有:直射，側射，背部照射。

直射結構的光源——部分環形光源，同軸光源，園頂光源。

側射結構的光源——部分環形光源，條形光源，線光源，點光源。

背部照射一-方形背光源，條形背光源，回形背光源。

3.對被測物品的觀察分析，曲面檢測宜用圓頂光源，光滑平面宜用同軸光源，粗糙平面宜用明視場光源，透光性好的物體可以用紅外光源。分清背部(我們不需要檢測的)是什么顏色，前景(我們要檢測的)是什么顏色。

4.好的光源能提高圖像的對比度一背景與前景很清楚，前景顏色多變化宜用彩色光源或白色光源。
