灰度匹配，通過計算與模板的灰度分布相似度在圖像中尋找目標。

通過鼠標操作ROI選定模板，進入【高級參數】設置匹配角度范圍，最小相似度分數。

1. 模板選擇與學習

1.1模板選擇

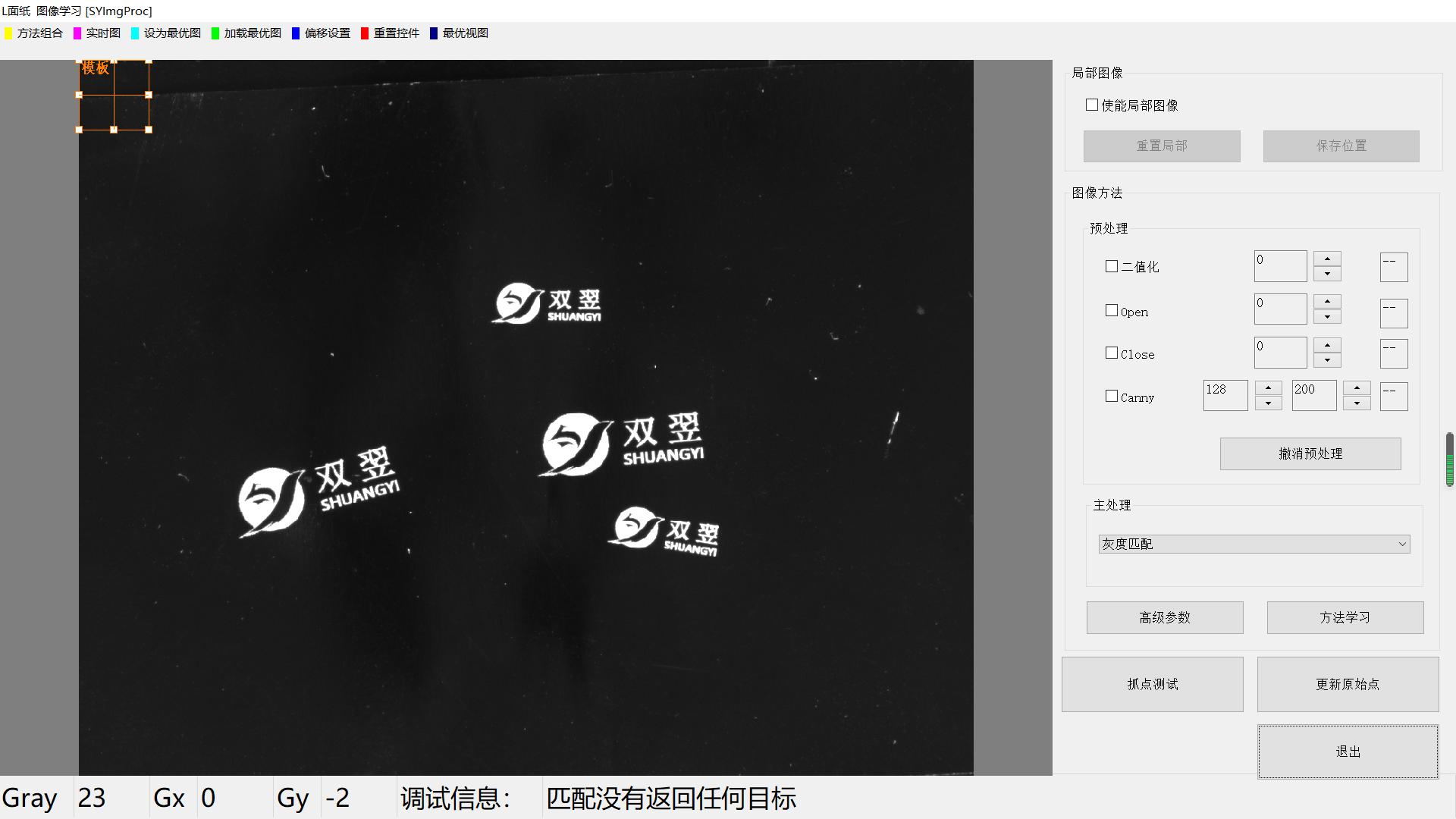

【1】在主處理下拉列表中選擇《灰度匹配》，在圖像范圍內將出現一個橙色矩形框。如未見矩形框，可點擊圖像上方工具欄《重置控件》。

【2】通過鼠標改變ROI的大小，并拖放至適當?shù)奈恢米鳛閷W(xué)習的模板。

1.2模板學習

點擊【方法學習】，橙色區域的局部圖像作為模板被學習并保存，并自動執行圖像處理并顯示結果。

到此，模板的選擇與學習就完成了。

2. 參數設置

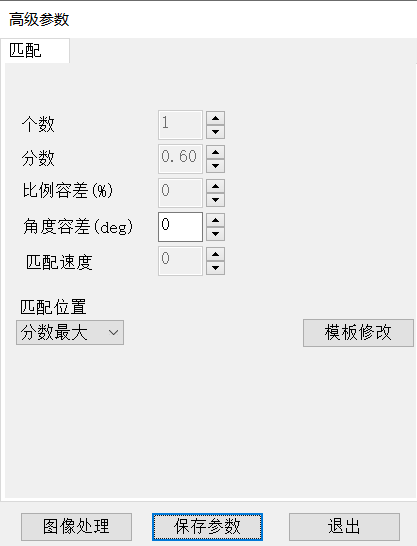

點擊【高級參數】進入?yún)?shù)設置界面。

2.1個數

圖像中存在多個目標時，設置【個數】，即可返回多個目標。

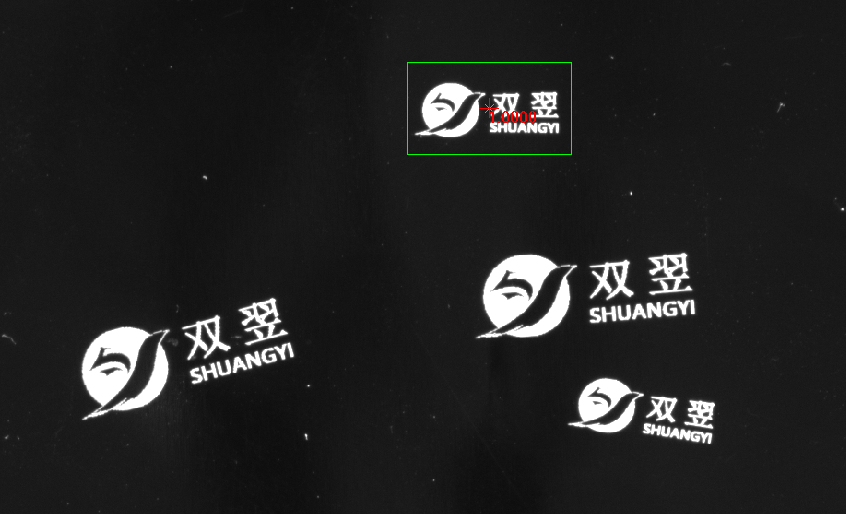

                       個數：1                                                                個數：4

2.2分數

目標與模板間的相似度分數。分數越高，表示目標與模板越相似。分數在設置值之下的目標，將會被剔除。（請觀察下面圖中，每個目標的分數）

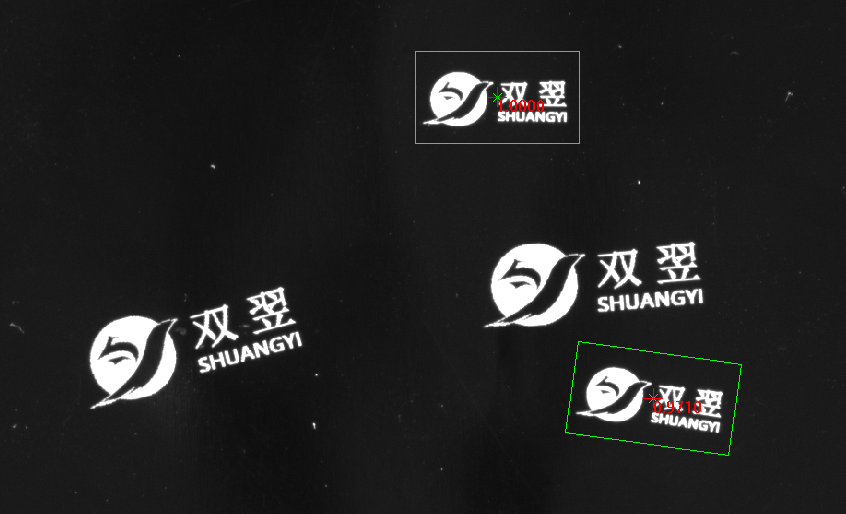

                   分數：0.98                                                               分數：0.9

2.3比例容差

目標與模板的大小比例變化時，設置合適的比例容差，即可尋找大小變化的目標。

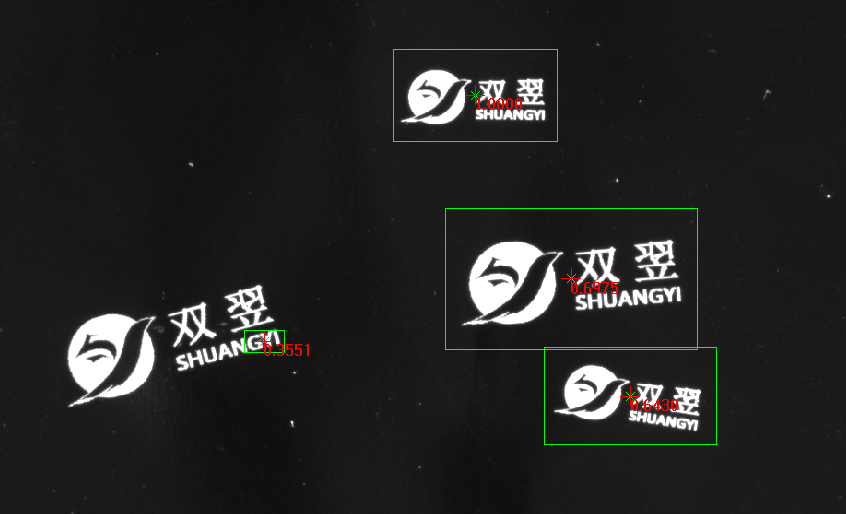

                 比例容差：0%                                                        比例容差：60%

2.4角度容差

圖像中的目標發生角度變化，設置角度容差，即可更好地尋找角度發生旋轉的目標。

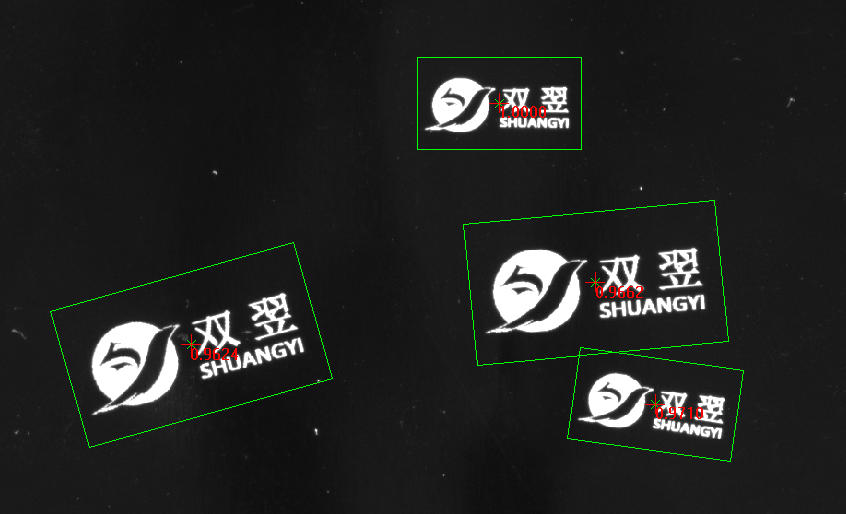

                角度容差：0 deg   角度容差：30 deg

2.5匹配速度

【灰度匹配】暫未支持該功能。

2.6匹配位置

該參數提供了返回目標的輔加選項，可根據以下選項返回目標數據。

【所有目標】：返回所有的目標

【分數最大】：返回所有目標中分數最大的目標

【最左邊的】：返回所有目標中位置最左邊的目標

【最右邊的】：返回所有目標中位置最右邊的目標

【最上邊的】：返回所有目標中位置最上邊的目標

【最下邊的】：返回所有目標中位置最下邊的目標

舉例：

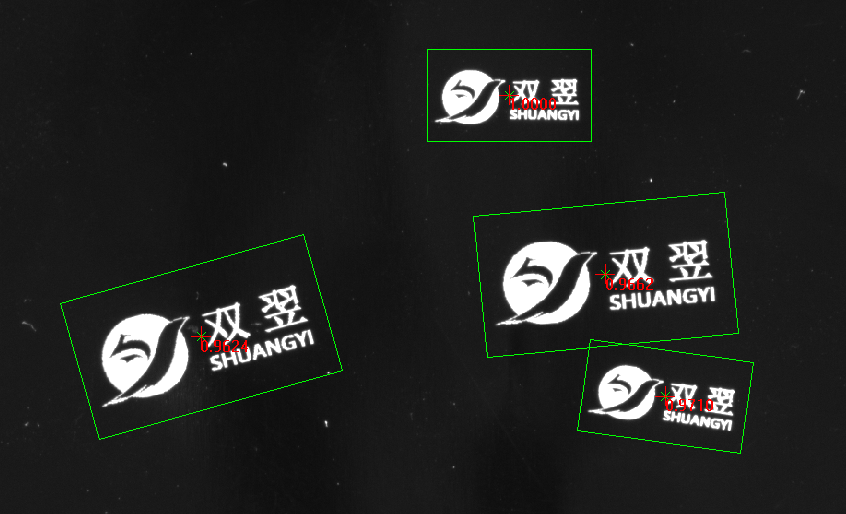

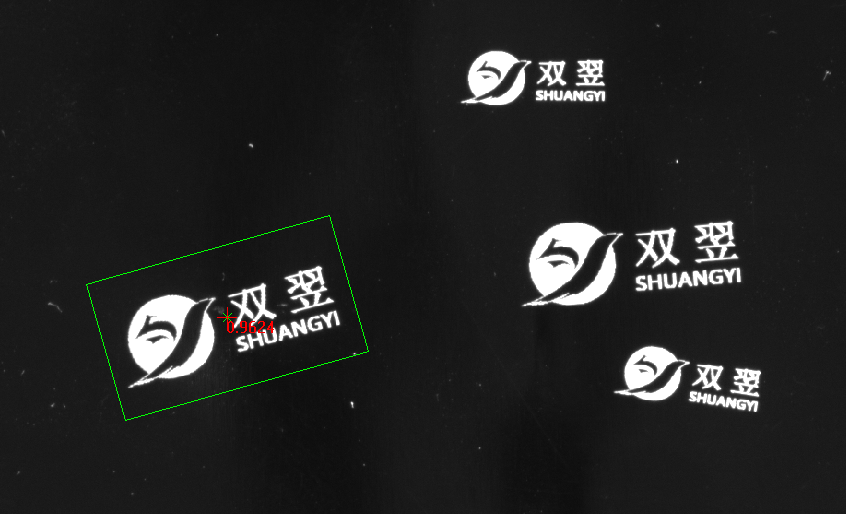

               所有目標            最左邊的

2.7模板修改

【灰度匹配】暫未支持該功能。
