目前基于機器視覺的缺陷檢測技術已經大量應用于紡織品、汽車零部件、半導體、光伏組件等產品的缺陷檢測中，大大提升了制造業的質檢效率。

但是，缺陷檢測在視覺需求中難度較大，不同于二維碼識別和OCR等算法容易去做成標準化的工具，穩定性和精度需要依據具體的行業和具體的設備進行量化。凹凸、污點、瑕疵、劃痕、裂縫等都是比較常見的缺陷，如圖1所示。

▲圖1污漬、劃痕圖

目前，基于成本和算法穩定性的考慮，機器視覺也依舊擁有廣泛的用處。筆者在近期的實際應用中總結了幾種比較常用的缺陷檢測方法，下面對此進行詳細介紹。

01預處理

這一部分的操作可選性較多，主要有圖像增強、平滑濾波、銳化等。

1.1圖像增強

圖像增強主要是為了改善圖像質量以及增強感興趣部分，使圖像變得更利于計算機處理，例如圖2，曝光不足的圖像需要增強處理。

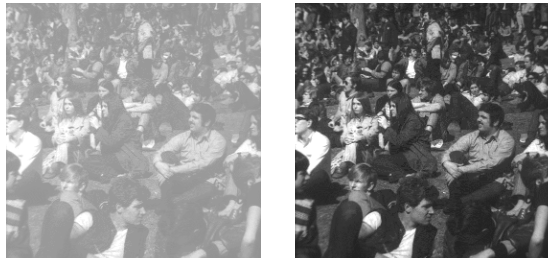

▲圖2圖像增強處理前和后對比圖

常用算法是scale_image()和emphize()。

scale_image()的作用是增強圖像的色彩對比度，讓圖像中黑的地方更黑，亮的地方更亮，其原理計算公式為：

其中表示為灰度范圍。

emphasize()的作用是增強圖像的高頻區域(邊緣和拐角)，使圖像看起來更清晰。原理是使用平均圖像進行濾波，根據獲得的灰度值(平均值)和原始灰度值計算得到灰度值，計算公式為：

其中，是對比度因子，則是對溢出灰度進行裁剪。

1.2圖像銳化

圖像銳化是為了補償圖像的輪廓，增強圖像的邊緣及灰度跳變的部分，使得圖像變得更加清晰。

常用算子是shock_filter()，原理是基于圖像的灰度值進行膨脹和侵蝕從兩側向邊緣傳輸，并滿足微分方程:

其中，圖像的灰度值，因此，離散化的方程在長度為Theta的迭代時間步長中求解，因此輸出圖像包含迭代Theta時的灰度值函數。

1.3圖像平滑

圖像平滑主要是為了減小噪聲，改善圖像質量，有時還可以模糊圖像，方便目標內的小間斷進行連接。這一部分大家都比較熟悉，常用的是以下三種方法：

· 均值濾波是對輸入圖像的灰度值進行線性平滑，原理是將像素灰度值與其鄰域內的像素灰度值相加取平均值；

· 中值濾波適合于去除一些孤立的點，保留邊緣信息，原理是以像素為中心，取一個指定形狀的鄰域作為濾波器，然后將區域內的灰度值排序，取排序的中值替換像素中心；

· 高斯濾波是適合于去除高斯噪聲，原理是利用一個二維離散的高斯函數進行計算。

值得注意的是：應該生成合適的濾波器，并注意頻域和空間域的轉換。

02Blob分析+特征

Blob分析是對圖像中相同像素的連通域進行分析，該連通域稱為Blob。因此，能夠通過對前景、背景分離后的二值圖像，進行連通域提取和標記。標記完成的每一個Blob都代表一個前景目標，然后就可以計算Blob的一些相關特征，從而定位到準確的區域。相對于單純的角點，它的穩定性要更好，抗噪聲能力也更強。

其步驟為：

特征篩選是根據計算出的Blob區域進行計算，然后根據選擇的特征，比如Area(面積)、Width(寬)、Circularity(圓度)、inner_radius(內接半徑)、anisometry(長寬比)等等，最終得出需要的區域，如圖3所示，根據面積和圓度來篩選得出。

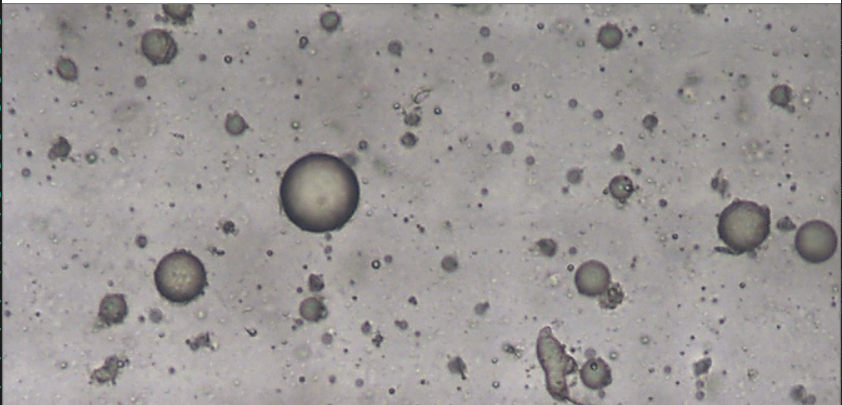

▲圖3-1Blob分析+特征的原圖

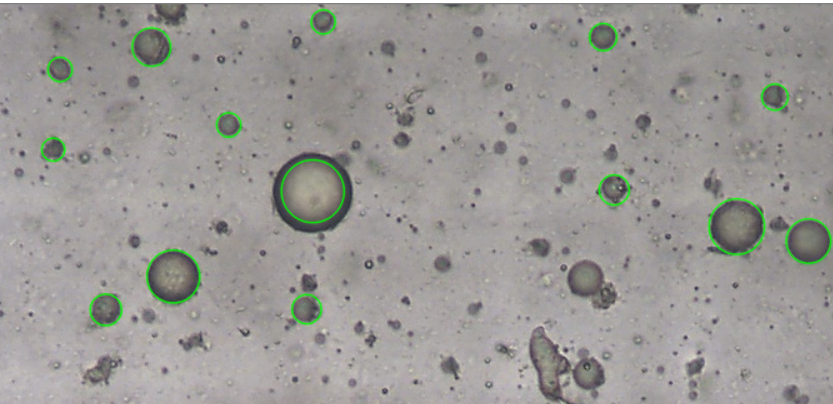

▲圖3-2Blob分析=特征的結果圖

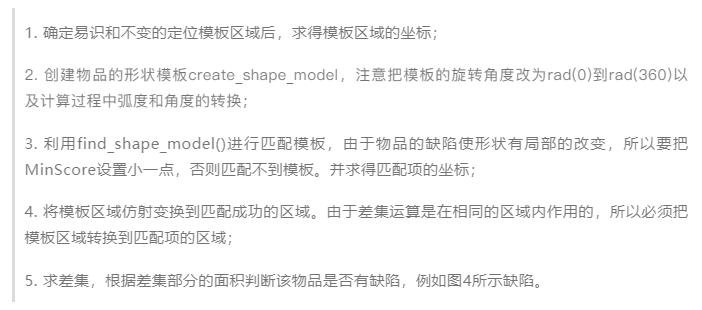

03模板匹配+差分

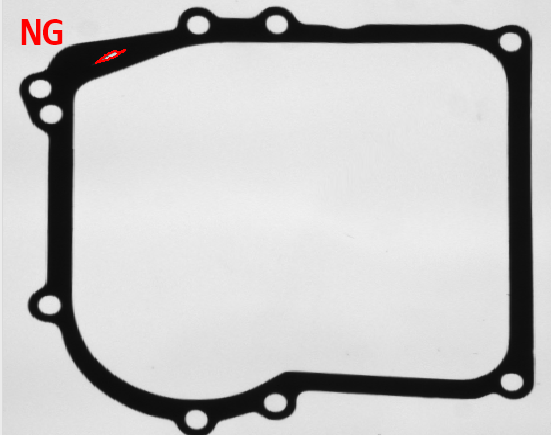

▲圖4模板匹配+差分的檢測結果

04頻域+空間域

首先介紹一下頻域和空間域，空間域是指自變量是圖像中的像素點位置，而值域是針對這個位置所標記的像素值進行一些操作和變換，類似于是像數坐標，表示是一種映射關系，最終得出一個輸出結果。而頻域的自變量是頻率，因變量是該頻率信號的幅度，通?？臻g域經過傅里葉變換后得到的是圖像頻譜。

在數字圖像處理中，我們知道光在計算機內部進行采樣和量化，可用函數來表示這些數據。根據傅里葉變換將一個信號函數分解成多個三角函數的線性組合的思想，圖像是由多個正弦函數構成，每個正弦函數都有一個自己的頻率。低頻特征的灰度變化不明顯，例如圖像整體輪廓，中頻特征的灰度變化居中，代表圖像邊緣、紋理等細節，高頻特征的圖像灰度變化劇烈，如圖像邊緣和噪聲。

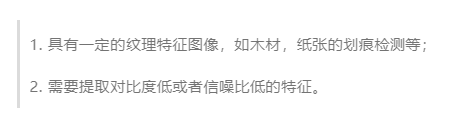

因此，頻域+空間域形式組合的缺陷檢測常常用于微小的瑕疵檢測，主要有兩種：

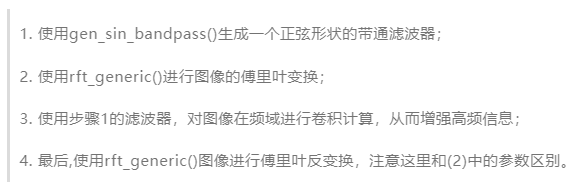

那么，先進行頻域部分的處理方法如下：

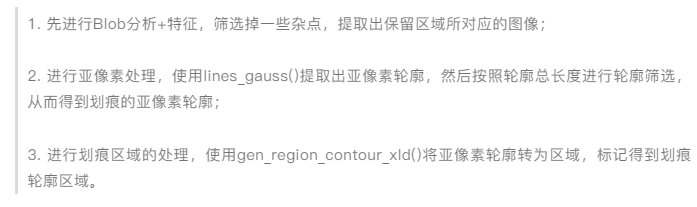

之后，空間域的處理分為三部分：

05幾何測量

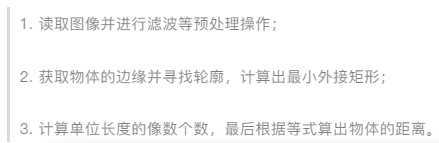

幾何測量也是一種常見的工業應用，基本思想是利用工件圖像中的參考物體來建立尺度關系，然后根據已知的尺度關系計算工件的實際尺寸，等式關系為：物體實際寬度/照片中物體的寬度=參考物實際寬度/照片中參考物的寬度，主要步驟是：

利用以上幾種或一種方法就能夠得到對缺陷的處理結果，里面的一些參數需要不斷去調試，從而找到最優的參數。但是，集合到項目平臺時，算法的一些判定參數應該開放出來，以便使用者挑選，從而判斷該圖到底是NG還是OK。最后，優秀的算法功能應該能夠做好足夠防護措施，避免程序閃退。
