機器視覺光源是的機器視覺成像中的一部分，機器視覺中，光源主要起到以下幾個作用：

1. 照亮目標，提高亮度形成;有利于圖像處理的效果

2. 克服環境光干擾，保證圖像穩定性;用作測量的工具或者參照物。

3. 通過適當?shù)墓庠凑彰髟O(shè)計，可以使圖像中的目標信息與背景信息得到最佳分離，可以大大降低圖像處理算法分割、識別的難度，

4. 同時提高系統的定位、測量精度，使系統的可靠性和綜合性能得到提高。反之。

下面介紹機器視覺常見的種類，特點和應用場景；

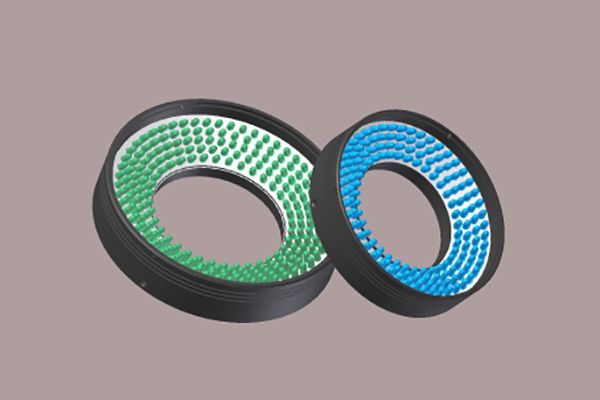

1 環形光源

機器視覺光源工業照明檢測LED光源環形光源

產品描述

環形光源采用高柔性基板材質，獨特的制作方法，可以任意角度彎曲，以構成具有最佳外徑、內徑和照射角度的照明系統。

產品特點

角度多樣且可定制

安裝簡單，設計緊湊

高密度LED陣列，亮度高

可選配漫射板，以適應不同的需要

產品應用領域

◆ PCB基板檢測、塑膠容器檢測

◆ 電子元件檢測、集成電路字符檢查

◆ 顯微鏡照明、通用外觀檢測

◆ 液晶校正

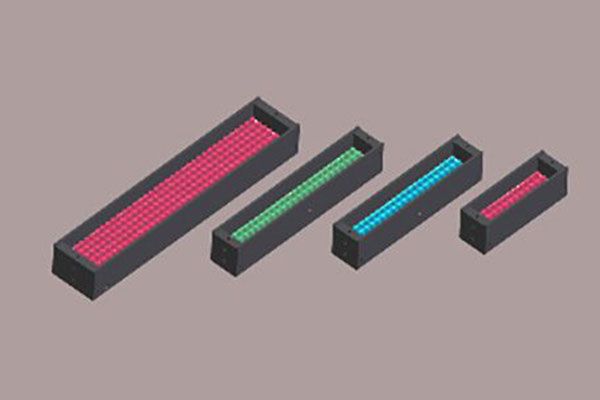

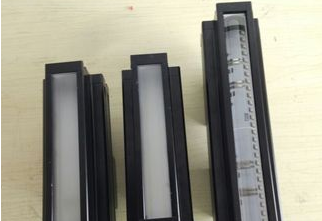

2 條形光源(常規型)

機器視覺光源條形光源LED工業照明檢測光源

產品描述

采用鋁合金一體成型設計，產品精度高，一致性好；具備良好的散熱效果，并有多種靈活的安裝方式，便于安裝與使用。

產品特點

◆ 尺寸設計靈活

◆ 照射角度可根據檢測需求隨意調整。

◆ 顏色可根據檢測需求搭配，自由組合。

◆ 可選配漫射板，使光線均勻擴散

產品應用領域

■ LCD字符，定位標記

■ 膨膠或伸展膠片破損檢測

■ 連接器引腳平整度檢測

■ 液晶元件檢測

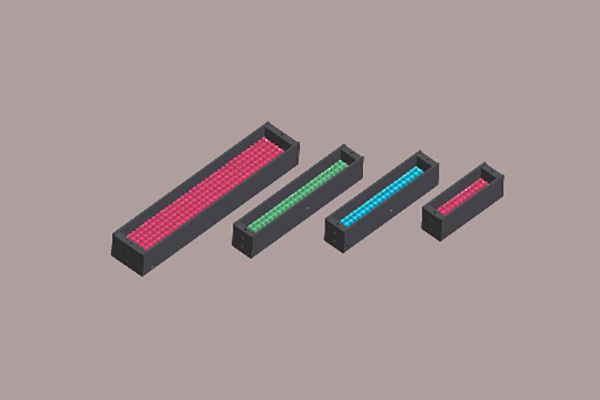

3 條形光源(非標型)

機器視覺光源 條形光源 工業照明檢測光源

產品描述

采用鋁合金一體成型設計，產品精度高，一致性好；具備良好的散熱效果，并有多種靈活的安裝方式，便于安裝與使用。

產品特點

◆ 尺寸設計靈活

◆ 照射角度可根據檢測需求隨意調整。

◆ 顏色可根據檢測需求搭配，自由組合。

◆ 可選配漫射板，使光線均勻擴散

產品應用領域

■ LCD字符，定位標記

■ 膨膠或伸展膠片破損檢測

■ 連接器引腳平整度檢測

■ 液晶元件檢測

4 條形組合光源

機器視覺光源 四面可調 條形組合光源 工業照明檢測光源

產品描述

條形組合光源由多根條形光自由組合成，可自由調節每根條形光的角度，實現不同的效果。

產品特點

● 四邊組合條形光，每邊照明獨立可控

● 可根據被測物體要求調整所需照明角度

● 通用性極強。

產品應用領域

> 焊錫檢測

> 陶制封裝件的外部和裂縫檢測

> 電子元件檢測

> 金屬板表面檢測

> 包裝破損、標簽檢測

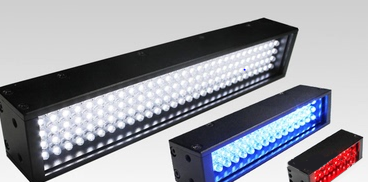

5 高亮高均條形光源

機器視覺高亮高均條形光源工業LED照明光源CCD相機光源

產品描述

采用鋁合金一體成型設計，產品精度高，一致性好；具備良好的散熱效果，并有多種靈活的安裝方式，便于安裝與使用。

產品特點

◆ 尺寸設計靈活

◆ 照射角度可根據檢測需求隨意調整。

◆ 顏色可根據檢測需求搭配，自由組合。

◆ 可選配漫射板，使光線均勻擴散

產品應用領域

■ LCD字符，定位標記

■ 膨膠或伸展膠片破損檢測

■ 連接器引腳平整度檢測

■ 液晶元件檢測

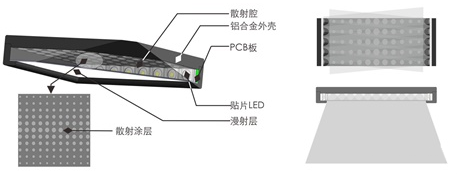

6 面光源(背光源)

產品描述

面光源，LED經光學優化設計后，均布于光源底部，經過特殊擴散材料后在其表面形成一片均勻的照射光。

產品特點

● 具有更好的均勻性

● 光線柔和自然，亮度高

● 可定制多色背光，適用于特殊場合

● 高密度LED分布于光源底部

產品應用領域

◆ 機械零件尺寸測量

◆ 電子元件、IC的外形檢測

◆ 膠片污點檢測

◆ 透明物體劃痕檢測

7 平行面光源

機器視覺光源平行面光源背光源工業LED照明檢測光源

產品描述

平行面光源，LED經光學優化設計后，均布于光源底部，經過特殊擴散材料后在其表面形成一片均勻的照射光。

產品特點

● 具有更好的均勻性

● 光線柔和自然，亮度高

● 可定制多色背光，適用于特殊場合

● 高密度LED分布于光源底部

產品應用領域

◆ 機械零件尺寸測量

◆ 電子元件、IC的外形檢測

◆ 膠片污點檢測

◆ 透明物體劃痕檢測

8 開孔面光源

機器視覺光源面光源背光源工業照明檢測光源

產品描述

背光源是一種平板式光源， 由LED陣列分布于光源底部，經過優化設計成回形或環形的結構，發出的光經過特殊導光板以后形成均勻的背光，通常用于只測量四側外形輪廓或檢測特殊產品。

產品特點

◆ 高密度LED分布于光源底部

◆ 均勻性好，亮度高

◆ 可定制多種大小，適用于特殊場合

◆ 尺寸靈活多樣，適用范圍廣泛

產品應用領域

◆ 檢測四邊外形尺寸測量

◆ 邊緣破損檢測

◆ 透明物體雜質檢測

◆ 口服液液位高度檢測檢

◆ 螺絲缺陷檢測

9 側面道光背光源

機器視覺光源側面導光背光源工業照明檢測光源

產品描述

尺寸自由定制，可以做到較大面積照明，超薄高均勻背光源厚度薄，便于安裝，小幅面到大幅面自由定制，多次散射發光 局部和整體均勻性效果佳。

產品特點

◆ 特有的導光材料，多次散射發光

◆ 可減小光線的指向性，成為均勻光線

◆ 超薄設計，大大節省了空間

◆ 可根據顏色和發光面尺寸定制

產品應用領域

◆大面積電路板電元器件檢測

◆透視尺寸測量

◆LED壞點檢測

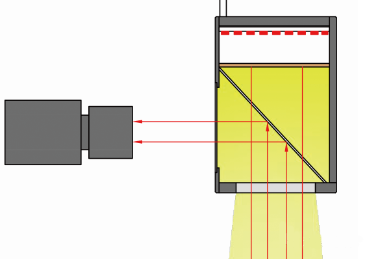

10 同軸光源

機器視覺光源同軸光源工業照明檢測LED光源

產品描述

同軸光源主要由高密度LED和分光鏡組成。LED發出光經過分光鏡后，跟CCD和相機在同一軸線上，可以有效消除圖像的重影，適合光潔物體表面劃痕的檢測。

產品特點

高密度LED陣列，亮度高

可有效消除圖像重影

光線均勻

適合范圍廣泛

產品應用領域

反光物體表面缺陷檢測

二維碼識別

物體邊緣定位

絲印定位

Mark點定位

芯片字符檢測

飲料瓶口檢測

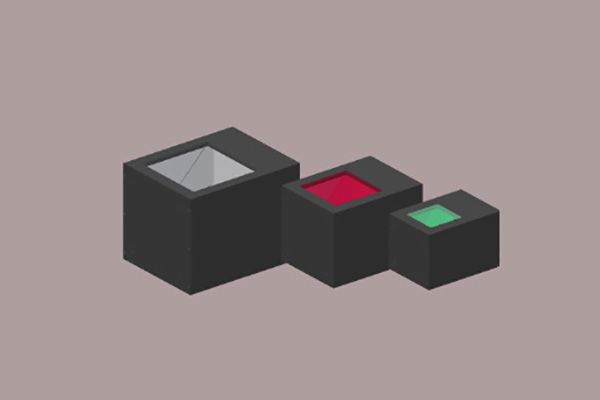

11 直角同軸光源

機器視覺光源直角同軸光源工業LED高亮照明檢測光源

產品描述

直角同軸光源主要由高密度LED和分光鏡組成。LED發出光經過分光鏡后，跟CCD和相機在同一軸線上，可以有效消除圖像的重影，適合光潔物體表面劃痕的檢測。

產品特點

高密度LED陣列，亮度高

可有效消除圖像重影

光線均勻

適合范圍廣泛

產品應用領域

》 反光物體表面缺陷檢測

》 二維碼識別

》 物體邊緣定位

》 絲印定位

》 Mark點定位

》 芯片字符檢測

》 飲料瓶口檢測

12 高亮高均同軸光源

機器視覺高亮高均同軸光源工業LED高亮CCD圖像檢測光源

產品描述

同軸光源主要由高密度LED和分光鏡組成。LED發出光經過分光鏡后，跟CCD和相機在同一軸線上，可以有效消除圖像的重影，適合光潔物體表面劃痕的檢測。

產品特點

高密度LED陣列，亮度高

可有效消除圖像重影

光線均勻

適合范圍廣泛

產品應用領域

》 反光物體表面缺陷檢測

》 二維碼識別

》 物體邊緣定位

》 絲印定位

》 Mark點定位

》 芯片字符檢測

》 飲料瓶口檢測

13 同軸平行光源

機器視覺光源 同軸平行光源 自動化工業照明檢測光源

產品描述

同軸平行光源，采用特殊光學鏡片組合設計，使光源實現平行光照射?？梢种乒獾难苌洌瑢?shí)現高精度成像。檢測產品表面時，可以清晰突出平整表面的凹凸缺陷。適用于金屬、玻璃、膠片、晶片等平整表面的劃傷檢測。

產品特點

● 高亮大功率LED燈。

● 可有效消除反光。

● 光線均勻。

● 平行度高。

產品應用領域

◆ 反光平面上的外觀缺陷檢測。

◆ 檢測手機屏幕表面輕微劃傷。

◆ 檢測充電器表面輕微劃傷。

◆ 檢測玻璃上的輕微凹凸點。

◆ 檢測激光雕刻字符。

◆ 檢測產品輪廓細毛刺。

14 線性光源

機器視覺線性光源線性掃面光源工業照明檢測線掃光源

產品描述

線光源是由大功率LED陣列而成，設計特殊散熱結構，采用特殊圓術透鏡而形成窄帶光線，提高光線亮度，與線陣相機配套使用。

產品特點

◆ 光源可根據客戶需求定制；

◆ 采用高密度LED排布方式與高均勻漫射板結構有效消除高反光表面照明的不均勻問題；

◆ 實現高均勻性，適用于各種流水線連續檢測場合；

◆ 采用柱面透鏡聚光，超高亮度。

產品應用領域

◆ 布匹檢測；

◆ 印刷字符檢測；

◆ 玻璃劃痕檢測；

◆ 標簽污點、字符檢測；

◆ 蘋果手機外殼表面劃痕，污點檢測；

◆ 茶葉顏色分揀檢測；

◆ 鋼板檢測。

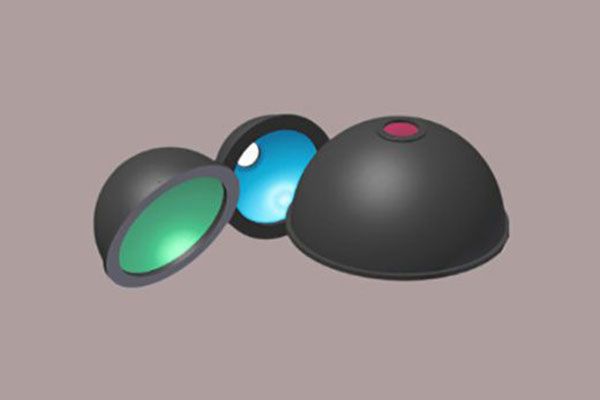

15 圓頂光源

機器視覺光源球積分光源圓頂光源 穹頂光源工業照明光源

產品描述

圓頂光源是一種高均勻性的光源，由高亮度貼片LED發出的光經過球面漫反射后形成均勻的光線。適合檢測表面反光、起伏不平的物體。

產品特點

◆ 球面漫反射發光

◆ 漫反射無影光源

◆ 適用于表面起伏、反光物體

◆ 均勻性高

◆ 無影效果好

產品應用領域

> 凹凸不平整、反光表面檢測

> 金屬、玻璃表面反光較強的物體表面檢測

> 易拉罐底部噴碼檢測

> 食品、藥品外觀檢測

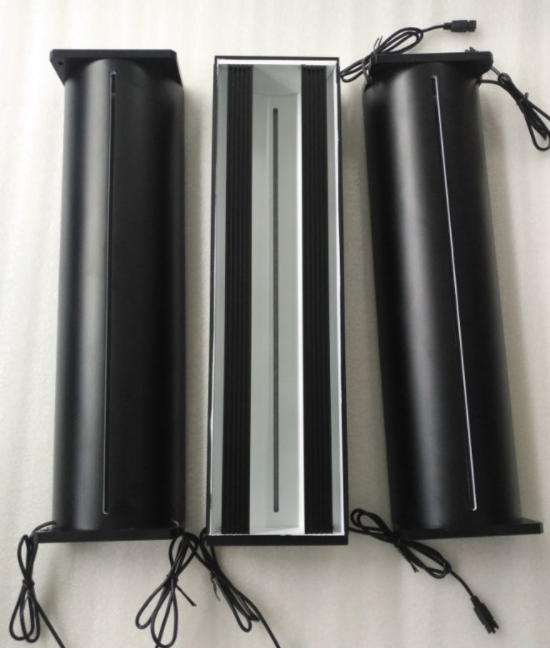

16 隧道光源

機器視覺拱形光源隧道光源穹頂光源印刷檢測專用光源

產品描述

采用高亮度大功率LED,通過特 殊的散熱設計，發光強度高,均勻性好, 適合無反光物體檢測,可配合同軸線光 源組合檢測PCB板特征。

產品特點

◆ 光源可根據客戶需求定制

◆ 同時具有球積分和條形光的特點，實現大幅面均勻光照

◆ 可選擇開孔或開槽，面陣和線陣項目均可適用

◆ 可使整個圖像實現高均勻照射

產品應用領域

◆ 煙包表面檢測

◆ 大幅面表面缺陷檢測

◆ 線陣裸板AOI

◆ 電子產品外殼污點雜質檢測
