在PCB的制造和設計過程中，可能會出現一種叫做“死銅”的問題。本文將解析死銅在PCB上的含義、成因、對電路性能的影響，以及解決方法。

一、什么是PCB上的死銅？

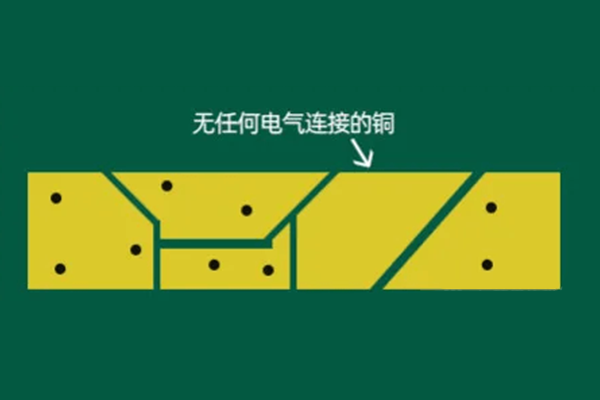

PCB上的死銅是指，在制造或設計PCB時，在銅層上出現的無法通過電流導通的區域。這些區域通常與預期的電路線路不一致，導致電流無法流經或流動受阻。死銅可能是銅層上的實際導電路徑未被完全覆蓋，也可能是由于不正確的制造過程或設計錯誤導致的。

二、死銅的成因

1、制造過程問題

死銅的主要成因之一是制造過程中的錯誤。例如，制造PCB時使用的光刻和蝕刻等工藝可能存在缺陷，導致銅層覆蓋不完整或被過度腐蝕，從而形成死銅區域。

2、設計問題

不正確的PCB設計也可能導致死銅的出現。設計時忽略或錯誤布局電路路徑、過于密集的布線、錯誤的規劃電源和地線，都可能導致死銅的形成。

3、材料問題

使用低質量的基板材料或涂層材料可能會導致死銅的發生。這些材料的不均勻性或不合適的導電性能可能導致死銅區域的形成。

三、死銅對電路性能的影響

死銅的存在，對PCB的性能和可靠性產生重要影響。

1、電流流動受阻

死銅區域的存在阻礙了電流的正常流動。這可能導致電路的不穩定性、功耗增加、信號傳輸延遲或失真等問題。

2、熱量問題

由于電流無法在死銅區域流過，這些區域會產生局部熱點。長期以來，這可能導致材料熱膨脹、焊點松動、甚至損壞元器件的風險。

3、可靠性下降

死銅區域可能導致可靠性下降。由于電流無法流過死銅區域，這些區域可能在電路工作過程中積累電荷或電壓，并對周圍的元件產生不良影響。這可能導致電路失效、信號干擾、甚至整個系統崩潰的風險增加。

四、解決死銅的方法

為了解決PCB上的死銅問題，以下是幾種常見的解決方法：

1、質量控制和制造流程改進

制造PCB時，嚴格的質量控制和制造流程的改進可以減少死銅的發生。這包括使用高質量的材料、合適的工藝和技術，以確保銅層的完整性和覆蓋性。

2、PCB設計優化

正確的PCB設計對于避免死銅問題至關重要。設計人員應該仔細規劃電路路徑、合理布局元件和布線，確保銅層的完整性和連通性。使用專業的PCB設計軟件可以幫助設計人員進行可視化布線和電路優化。

3、測試和檢查

在PCB制造和組裝過程中進行嚴格的測試和檢查，可以及早發現并修復死銅問題。這包括使用電路測試儀器進行連通性和電阻測試，以及目視檢查銅層覆蓋的完整性。

4、修復和修補

如果在PCB制造或組裝后發現死銅問題，可以嘗試修復或修補這些區域。使用特殊的導電涂料、焊錫或其他修復技術，可以修復死銅區域，恢復電路的連通性。

五、結論

PCB上的死銅是制造和設計過程中可能出現的問題，可能對電路性能和可靠性產生不良影響。它的成因可以是制造過程問題、設計錯誤或材料質量問題。然而，通過質量控制、制造流程改進、優化PCB設計、測試和檢查以及修復方法，我們可以有效地解決死銅問題，并確保PCB的正常運行和可靠性。
